耐火电缆结构图及特点

在规定试验条件下，试样在火焰中被燃烧，在一定时间内仍能保持正常运行的性能。它的根本特性就是：电缆在燃烧条件下仍然能维持该线路一段时间的正常工作。通俗地讲就是，万一失火，电缆不会一下就燃烧，回路比较安全。

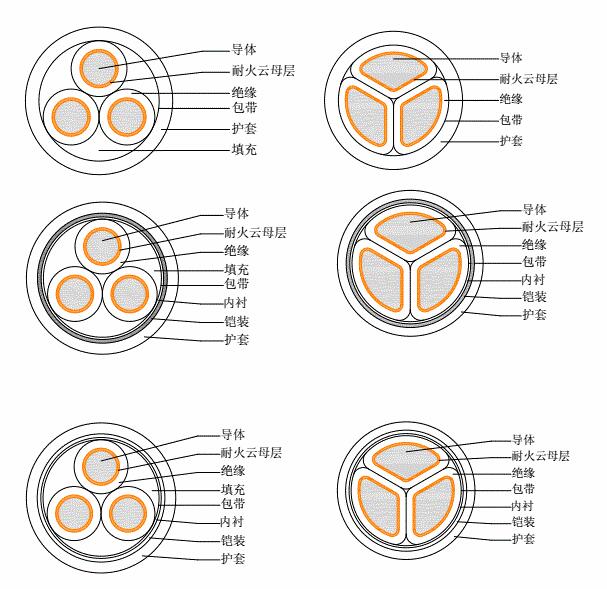

耐火电缆结构图

耐火电缆的结构特点

耐火电缆的结构和普通电缆基本相同，不同之处在于耐火电缆的导体采用耐火性能好的铜导体(铜的熔点为1 083℃)，并在导体和绝缘层间增加耐火层。耐火层由多层云母带绕包而成。因为不同云母带的允许工作温度差异较大，因此电缆耐火性能的关键是云母带。

耐火电缆的分类

在中国普通耐火电缆分为A类和B类：B类电缆能够在750℃～800℃的火焰中和额定电压下耐受燃烧至少90min而电缆不被击穿(即3A保险丝不熔断)。在改进耐火层制造工艺和增加耐火层等方法的基础上又研制了A类耐火电缆，它能够在950℃～1 000℃的火焰中和额定电压下耐受燃烧至少90min而电缆不被击穿(即3A保险丝不熔断)。A类耐火电缆的耐火性能优于B类。另外，矿物绝缘电缆是耐火电缆中性能较优的一种，它是由铜芯、铜护套、氧化镁绝缘材料加工而成的。该电缆完全由无机物构成耐火层，而普通耐火电缆的耐火层是由无机物与一般有机物复合而成，因此MI电缆的耐火性能较普通耐火电缆更优且不会因燃烧而分解产生腐蚀性气体。
