弱电图纸里，同轴电缆SYWV-75-9-4P中的-4P是什么意思？

SYWV-75-9-4P物理发泡射频电缆（也叫同轴电缆），阻抗75Ω，绝缘外径8.90±0.10 ，4P表示屏蔽层结构；编织：内120/0.15、外外120/0.15（n/mm)，铝箔：34×0.075单粘、36×0.05双面。

SYWV是一种闭路电视线，在工程中称为RF线。 75-9是电缆的规格，4P是指32 + 64双层双层铝箔，SC是焊接钢管，40是管径，FWC，可分为FC和WC。意味着嵌入式地面（FC）和暗墙（WC）

该标记连接到75-9双层双层铝箔射频电缆，该电缆穿着40焊接钢管嵌入地面或暗墙中

扩展资料：

SYWV-75-5：sywv也是聚乙烯填充，但充有80%的氮气气泡，聚乙烯只含有20%，宏观平均介电常数ε=1.4左右；ε=εǎ?jε",其中，ε"为损耗项，空气的ε"基本为“0”，这一工艺成就于90年代，它有效降低了同轴电缆的介电损耗

工作原理：

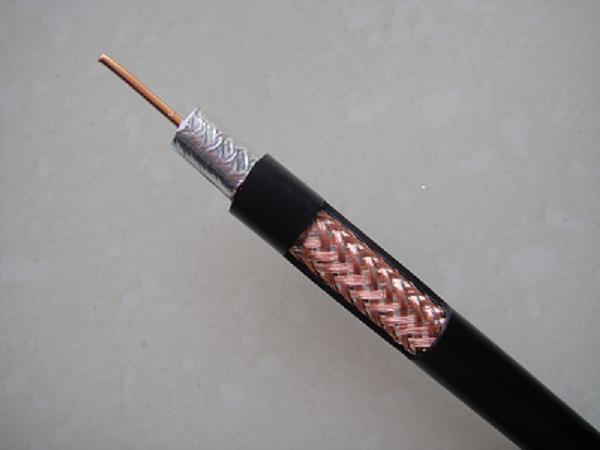

同轴电缆由里到外分为四层：中心铜线（单股的实心线或多股绞合线），塑料绝缘体，网状导电层和电线外皮。中心铜线和网状导电层形成电流回路。因为中心铜线和网状导电层为同轴关系而得名。

同轴电缆传导交流电而非直流电，也就是说每秒钟会有好几次的电流方向发生逆转。

如果使用一般电线传输高频率电流，这种电线就会相当于一根向外发射无线电的天线，这种效应损耗了信号的功率，使得接收到的信号强度减小。
