视频线顾名思义就是用来传输视频信号的连接线，是用来传输视频基带模拟信号的一种同轴电缆。视频线一般有75欧姆和50欧姆两个阻抗，还可以按照粗细分为-3，-5，-7，-9等型号。
视频线又根据材质的不同分为SYV和SYWV两种：
SYV全称：铜芯实芯聚乙烯绝缘聚氯乙烯护套同轴射频电缆，国标代号是射频电缆——又叫“视频电缆”，是由一层层的绝缘线包裹着中央铜导体的电缆。允许弯曲半径：室内不小于5倍的电缆外径，室外不小于10倍的电缆外径。一般所指的视频线为电视线，也可用作安防领域的监控摄像头用线。
SYWV，俗称电视天线，通过物理发泡，属于同轴射频电缆的一种。物理发泡同轴电缆是一种空气绝缘同轴电缆，内导体采用无氧铜线，绝缘由聚乙烯经物理发泡使其构成细小的互相封闭的气孔。绝缘与内导体之间粘结牢固。
比如SYWV75-5
S：射频，Y：聚乙烯绝缘，W：物理发泡，V：聚氯乙烯护套
75：75欧姆，5：线缆外径为5MM

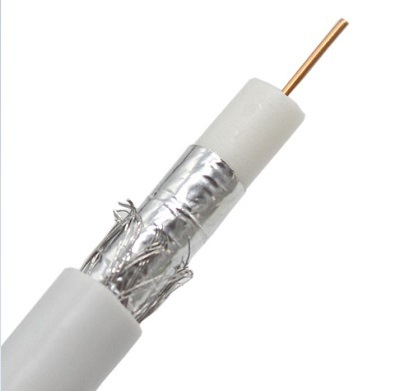

SYV同轴电缆
相同点
1. 特性阻抗一样——75欧姆；
2. 外层护套，屏蔽层结构，绝缘层外径，编数选择，材质选择，屏蔽层数等基本相同。
不同点
1. 绝缘层物理特性不同：SYV是100%聚乙烯填充；而SYWV也是聚乙烯填充，但充有80%的氮气气泡，聚乙烯只含有20%；，这一工艺成就于90年代，它有效降低了同轴电缆的介电损耗；
2. 芯线直径不同：以75-5为例，由于-5电缆结构标准规定，绝缘层外径（即屏蔽层内径）是4.8mm,不能改变，为了保证75欧姆的特性阻抗，而特性阻抗只与内外导体直径比和绝缘层的介电常数ε大小有关，芯线结构形式都可以是单股或多股；这一区别，导致了芯线电阻的不同。
3. 上述两项根本区别，决定了两种电缆的传输特性——传输衰减不同，SYV电缆是最早期的同轴电缆，但后来当SYWV出现后，射频以上波段就很少应用SYV了。因为高频衰减差别太大了；慢慢的SYV就基本上主要用在监控视频传输上了，也就把这种射频电缆的 “元老”，改称为“视频电缆”了。

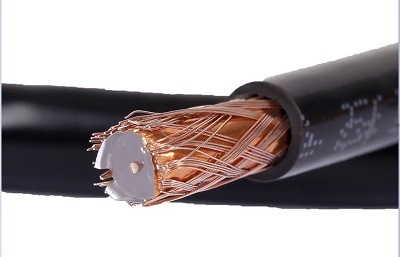

SYWV有线电视同轴电缆
4. 关于高频电缆，一般指96-128编以上的电缆。高频电缆明显特点是：屏蔽层的直流电阻小，200khz以下的低频衰减少，对抑制低频干扰有利，实测表明，200khz-6mhz频率，由于“趋肤效应”，128编和64编衰减一样。（高频电流只在芯线外表面，屏蔽层内表面层流动）。从频率失真（高低频衰减差异）看，高编电缆反而严重。直接影响就是视频信号的各种频率成分的正常比例失真，直接影响到图像失真；
5. 铜包钢芯线：这是SYWV电缆的一种，用于有线电视46mhz以上的射频传输，由于“趋肤效应”，电流只在钢丝外面的铜皮里流动，衰减特性和纯铜芯线一样，可抗拉强度却远高于铜线；但这种电缆用于视频传输不行，0-200khz低频衰减太大；
6. SYWV电缆视频射频传输特性都优异，而且由于有巨大的有线电视市场的支撑，产量很大，价格也有优势；
7. 关于视频线和射频线的问题，既有误解，也有误导。但大家都应该尊重实践：用1000米75-5电缆，传输一个彩色摄像机的信号，末端送给监视器，监视器环路输出给示波器，测量“色同步头” 的幅度，原信号是0.3v,进行比较，电缆越长，两种差别越大，越容易比较。
