BTTZ是什么电缆(BTTZ电缆特性,优缺点)

来源:金环宇电缆|2020-01-14

BTTZ是什么电缆

在建筑工程防火设计规范中消防系统必须使用矿物绝缘电缆, BTTZ就是其中矿物电缆一种型号,其他还有yttw、btly、bbtrz等;是一种铜芯铜护套加氧化镁绝缘材料组成,采用拉拔工艺和退火处理。是真正的防火电缆,能在火灾中950℃~1000℃保持正常通电3小时以上。

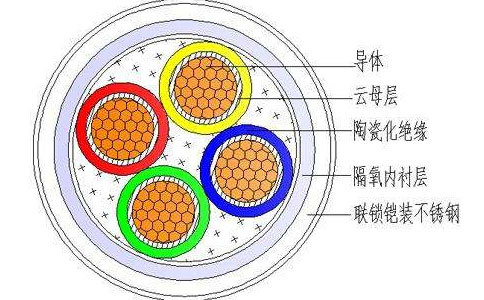

BTTZ电缆型号:BTTZ(q)、BTTZ(y) z(q)、WD-BTTZ(q)。z与q是电缆额定电压重型Z:750V,轻型Q:500V;下面是BTTZ电缆型号的含义:

BTTZ电缆

Z/Q----外护套:聚氯乙烯V,聚乙烯Y

T----铜导体

T----铜护套

B----布线用固定安装电力电缆

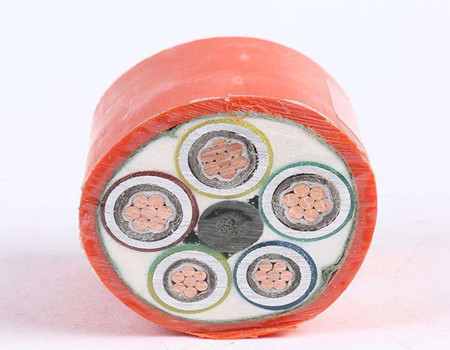

BTTZ电缆主要特性

它具有耐高温、防火、防爆、不燃烧(250℃时可连续长时间运行,1000℃极限状态下也可作30min的短时间运行)且载流量大、外径小、机械强度高、使用寿命长,一般不需要独立接地导线的特点。

BTTZ电缆应用范围

广泛应用于核电站、冶金、化工、矿井、制窑等危险、恶劣、高温环境。近年来也较多的应用于高层建筑、机场、码头、地下铁道等场所,用以保障在火灾情况下消防水泵、消防电梯、局部照明、应急疏散指示、保安监视,防、排烟系统及自备电源等消防用电及重要设备不间断运行。

BTTZ电缆主要优点

1)完全防火 BTTZ电缆自身完全不燃烧,同时也不会引发火源。即使在有火焰烧烤的情况下,只要火焰温度低于铜的熔点温度,火焰消除后电缆无需更换仍可继续使用。在被火焰烧烤的情况下不会产生有毒的烟雾和气体。

2)过载保护能力强 线路过载时,只要发热达不到铜的熔点温度,电缆不会受损。即使瞬间击穿,击穿处氧化镁晶体也不会形成碳化物,过载消除后,电缆性能不会产生变化,仍可继续正常使用。

3)工作温度高 由于绝缘层氧化镁晶体的熔点温度远高于铜的熔点温度,因而电缆正常工作温度可达250℃,短期内可在接近铜的熔点温度1083℃下继续运行。

4)防腐、防爆性能好 由于采用无缝铜管作护套,所以BTTZ电缆具有防水、潮气、油和一些化学物质侵害的性能,铜管具有相当的机械强度故有较好的防爆性能。

5)使用寿命长 BTTZ电缆全部由无机材料构成,因而不存在绝缘老化,使用寿命可达到普通电缆的3倍以上。 6)敷设灵活性较大 BTTZ电缆可以与普通电缆敷设在桥架上,同时也可以采用专用支架明敷,比普通电缆敷设更具灵活性,也节省了电缆桥架的投入,可以降低工程整体造价。

BTTZ电缆的主要缺点

1)投资成本高 由于BTTZ电缆外护套是由无缝铜管构成,整体含铜量远多于普通电缆,同时BTTZ电缆的施工工艺对设备要求高于普通电缆,造成BTTZ电缆价格与普通电缆相比高出 30%左右。

2)接头处易受潮 绝缘层由矿物氧化镁组成,它极易与空气中的水分发生化学反应,而生成能导电的氢氧化镁。在电缆头施工中,电缆端头剥开裸露导体时,电缆的绝缘电阻一般在10MΩ以上,但如在1小时内未完成电缆头制作,绝缘电阻可下降到10MΩ以下,甚至会出现降到0.5MΩ以下的情况,如不注意划破外层,又未及时发现并作密封防潮处理,绝缘值会很快下降并会逐步下降到0,这样就会造成该电缆无法使用。

3)施工难度大 BTTZ电缆硬度与一般电缆相比较高,重量约为一般电缆的2倍,敷设时不易达到平行整洁的观感效果,且线路长、接头多,查找故障点困难,因此施工难度较大,在进出配线箱处和桥架内弯曲成型困难。

4)施工工作量较大 BTTZ电缆凡规格超过35mm的均为单芯电缆,如1根70mm的电缆,普通电缆只需3×70 2×35五根导体在同一外护套内即可,而BTTZ要达到同等规格须由3根70mm加1根35mm的单芯电缆拼合而成。单芯电缆的交货长度较短,例如240mm的电缆交货长度为69米,若敷设距离较长则会增加大量中间接头的制作,使得施工工作量成倍增加。

推荐阅读:BTTZ矿物质电缆和BTTRZ电缆的区别
