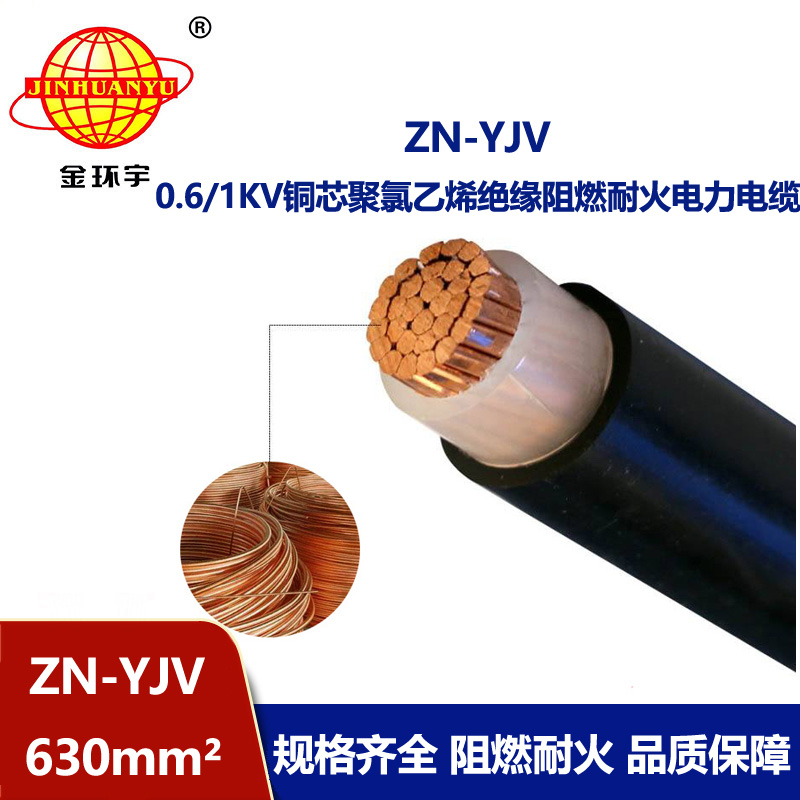

金环宇ZN-YJV 630平方单芯阻燃耐火电缆 铜芯
聚氯乙烯绝缘聚氯乙烯护套电力电缆具有优良的电气性能和耐化学腐蚀等特点,结构简单,使用方便,适用于交流额定电压Uo/U为0.6/1KV及以下的输配电线路上。
本产品按GB/T 12706.1-2008标准组织生产。
低烟低卤阻燃型电缆按GB/T 12706.1-2008、GB/T19666-2005标准生产。
阻燃、耐火电缆在执行GB/T12706.1-2008的同时,执行GB/T19666-2005、GA306-2007生产。
阻燃耐火电缆型号,在普通型电缆型号前加N、ZN、ZAN、ZBN、ZCN。
型号:Z(A、B、C)N-YJV
名称:铜芯交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃电力电缆
标称截面积mm²:1.5-300(1~5芯)
1、额定电压Uo/U为0.6/1KV;
2、电缆导体的长期允许工作温度为70℃;
3、短路时(持续时间不超过5S)电缆导体的温度不超过160℃;
4、电缆敷设温度应不低于0℃,其最小弯曲半径如下:
单芯电缆——无铠装20D,有铠装——15D;
多芯电缆——无铠装12D,有铠装——10D;
注(D为电缆外径mm)。
电缆载流量计算条件:
环境温:空中敷设为40℃,地埋敷设为25℃。
电缆导体工作温度70℃。
电缆埋地敷设时,土壤热阻系数g=1.0℃m/w,但尚未考虑电缆长期运行时由于水分迁移而导致土壤热阻系数升高的现象。
电缆埋地敷设时,电缆与地面距离为700mm。
多根电缆敷设时,电缆与地面距离S=3D。
标称截面(mm²) | 电缆参考外径 | 允许载流量 | 电缆参考重量 | ||||
空气中敷设 | 地埋敷设 | ||||||
CU | AL | CU | AL | CU | AL | ||
630 | 38 | 935 | 770 | 965 | 805 | 6007 |
2173 |
