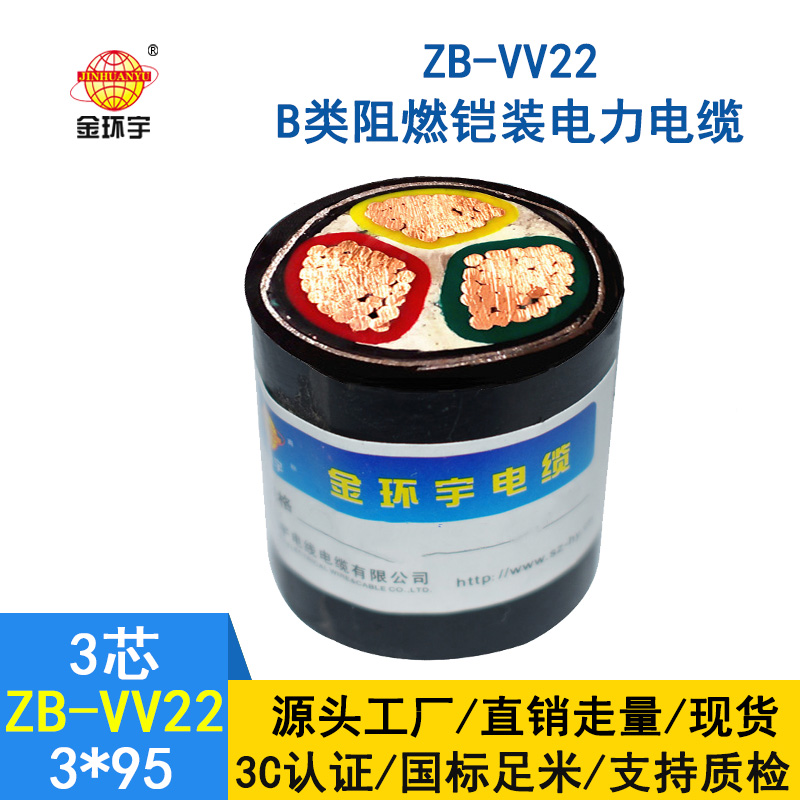

金环宇 3芯vv22铠装电缆 ZB-VV22-3*95 阻燃b级vv22电缆
聚氯乙烯绝缘聚氯乙烯护套电力电缆具有优良的电气性能和耐化学腐蚀等特点,结构简单,使用方便,适用于交流额定电压Uo/U为0.6/1KV及以下的输配电线路上。
铠装电缆机械保护层可以加到任何结构的电缆上,以增加电缆的机械强度,提高防侵蚀能力,是为易受机械破坏及极易受侵蚀的地区而设计的电线电缆。可以采用任何一种方式敷设,更适用于岩石地区的直埋敷设。
铠装的有一定的抗外力性能,不至于透过铠装造成电力传输问题,铠装的弯曲半径要大,铠装层可以接地,保护电缆。
本产品按GB/T 12706.1-2008标准组织生产。
低烟低卤阻燃型电缆按GB/T 12706.1-2008、GB/T19666-2005标准生产。
阻燃、耐火型电缆在执行GB/T12706.1-2008的同时,执行GB/T19666-2005、GA306-2007生产。
VV 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。
VV22 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。
VV23 铜芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆。
1、额定电压Uo/U为0.6/1KV;
2、电缆导体的长期允许工作温度为70℃;
3、短路时(持续时间不超过5S)电缆导体的温度不超过160℃;
4、电缆敷设温度应不低于0℃,其最小弯曲半径如下:
单芯电缆——无铠装20D,有铠装——15D;
多芯电缆——无铠装12D,有铠装——10D;
注(D为电缆外径mm)。
电缆载流量计算条件:
环境温:空中敷设为40℃,地埋敷设为25℃。
电缆导体工作温度70℃。
电缆埋地敷设时,土壤热阻系数g=1.0℃m/w,但尚未考虑电缆长期运行时由于水分迁移而导致土壤热阻系数升高的现象。
电缆埋地敷设时,电缆与地面距离为700mm。
多根电缆敷设时,电缆与地面距离S=3D。
标称截面(mm²) | 电缆参考外径 | 允许载流量 | 电缆参考重量 | ||||
空气中敷设 | 地埋敷设 | ||||||
CU | AL | CU | AL | CU | AL | ||
3*95 | 38.6 | 206 | 160 | 221 | 176 | 3913 | 2158 |
