电力电缆种类及使用场合

电力电缆有多种分类方法，如核电压等级分类，按线芯截面积分类，按导体芯教分类，按绝缘材料分类等。

一、按电压等级分类

电缆都是按一定电压等级制造的，电压等级依次为:0.5、1、3、6、10、20、35、.60、110、220、330kV。

从施工技术要求，电缆接头电缆终端头结构特征及运行维护等方面考虑，也可以依据电压这样分类:一是低电压电力电缆(1kV)，二是中电压电力电缆(3-35KV)，三是高电压电力电缆(60~330kV)。

二、按导电线芯截面积分类

我国电力电缆导电线芯标称截面系列为:2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、625、800mm²，共19种。

高压充油电缆导电线芯标称截面积系列为100、240、400、600、700、845mm²，共6种。

三、按导电线芯教分类

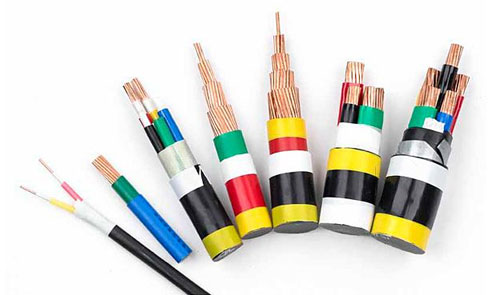

电力电缆导电线芯数有单芯心、三芯、四芯、五芯、单芯电缆通常用于传送单相交流电、直流电，也可在特殊场合使用《如高压电机引出线等).60kV及其以上电压等级的充油、充气高压电缆也多为单芯、二芯电缆多用于传送单相交流电或直流电。三芯电缆主要用于三相交流电网中，在35kV及以下的各种电缆线路中得到广泛的应用。四芯电缆多用于低压配电线路、中性点接地的三相四线制系统(四芯电缆的第四芯截面 积通常为主线芯截面积的40%60%)。只有电压等级为1kV的电缆才有二芯和四芯.

控制电缆线芯数从一到几十都有。

四、按结构特征分类

(1)统包型。在各芯线外包有统包绝缘，并置于同一护套内。

(2)分相屏藏型，主要是分相屏献，一般用于10--35kV电压级，分有油纸绝缘式和塑料绝缘式。

(3)钢管型、电缆绝绿层的外层采用钢管护套，分钢管充油、充气式电缆和钢管油压式、气压式电缆。

(4)扁平型。三芯电缆的横断面外型星扁平状，一般用于大长度海底电缆。

(5)自容型，电缆的护套内有压力，分自客式充油电缆和充气电缆。

五、按敷设的环境条件分类

电缆按敷设的环境条件可分为地下直埋、地下管道、空气中、水底过江河、水底过海洋、矿井、高海拔、盐雾、大高差、多移动、潮热区等。

环境因素一般对保护层有一定特殊要求，如要求机械强度，防腐蚀能力或婴求增加柔软度等。

六、按通电性质分类

按输电的性质分为交流电力电缆和直流电力电缆。目前电力电缆的绝缘均按交流而设计，直流电力电缆的电场分布与交流电力电缆不同，因此需要特殊设计。

七、按绝缘材料分类

1、塑料绝缘电缆

塑料绝缘电缆制造简单，重量轻，终端头和中间接头制作容易，弯曲半径小，敷设简单。维护方便，并具有耐化学腐蚀和一定耐水性能。适用于高菩羞和垂直敷设，塑料绝缘电缆有聚氯乙烯绝缘电缆、聚乙烯绝缘电缆和交联聚乙铺绝缘电缆，聚氣乙烯绝缘电缆一般用于10kV及以下的电缆线路中，交联聚乙烯绝缘电缆多用于6kV及以上乃至110- 220kV的电缆线路中。

2.橡皮绝缘电缆

由于橡皮富有弹性，性能稳定，有较好的电气、机械、化学性能，多用于6kV及以下的电缆线路。

3.阻燃聚氧乙烯绝缘电缆

前述塑料电缆和橡皮绝缘电缆，其绝缘材料有一个共同的缺点，就是 其有可燃性，当线路中或接头处发生事故时，电缆可能因局都过热面烧，并导致扩大事故，阻燃电缆是在案氯乙唏绝缘中加阻燃剂，即使在明火烧烤下，其绝级也不会燃烧。这种电缆属于塑科电缆的一种，用于10kV及以下的电缆线路中。

4.油及纸绝缘电力电缆

油没纸绝缘电力电缆是应用鼓广的一种电缆。在I-330kV各种电压等级的电缆中都被广泛采用、油没纸绝缘电力电缆是以纸为主要绝缘，以绝缘漫渍剂充分浸渍制成的。根据没浓情况和绝缘结构的不同，油浸纸绝缘电力电缆又可分为下列几种。

(1)普通粘性浸渍绝缘电缆。它是一般常用的油漫纸绝缘电缆，电缆的没费剂是由低压电缆油和松香混合而成的猫性浸清剂。根据结构不间，这种电缆又分为统包型、分相铅(铝)包型和分相屏蔽型I统包型电缆的多线芯共用一个金属护套。这种电领多用于10KV及以下电压等级。分相铅(铝包想电缆每个绝缘线芯都有金属护套。分相屏敏型电缆的绝缘线芯分别加屏蔽层，并共用一个金属护套。后两种电缆多用于20-35kV电压等级。

(2)滴干绝缘电缆。它是绝缘层感度增加的粘性漫费纸绝绿电缆，浸渍后经过滴出浸藏判制成、滴干绝缘电微适用于10kv及以下电压等级和落流较大的场合。

(3)不滴流浸溃电缆。它的结构、尺寸与滴干绝缘电缆相同，但用不满流浸清剂浸清制造。不满流没遗剂系低床电缆油和某些塑料及合成地蜡的混合物.不满流浸清电缆适用于电压等级不超过10kV高落空电缆线路以及热带地区。

(4)油压油浸纸绝缘电缆它包括自容式充气电缆和钢管充气电缆。电缆的浸渍剂一般为低粘度的电缆油。充油电缆用于35kV及以上电压等级的线路中

(5)气压油投纸绝缘电缆它包括自容式充气电缆和钢管充气电缆。多用于35kV及以上电压等级的电缆线路中。
