铝芯铠装电缆与铜芯铠装电缆结构图,图片,载流量表

电缆的导体有铝和铜两种，铠装电缆就是在普通电缆的最外面加装一层金属保护，以免内部的效用层在运输和安装时受到损坏。下面金环宇电线电缆小编介绍下铝芯、铜芯铠装电缆结构图以及铝芯、铜芯铠装电缆的载流量表。

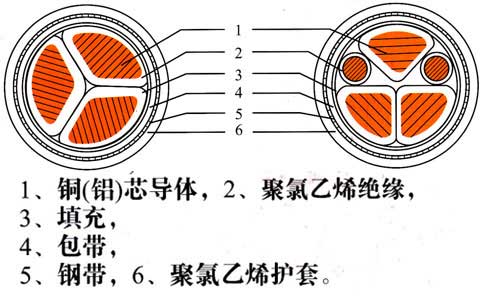

铠装电缆结构图

图中的钢带就是铠装，主要保护内部导体及聚氯乙烯绝缘层不受损伤。提高电缆的机械强度及防侵能力，非常适合地埋。

铝芯、铜芯铠装电缆型号：

YJV22-铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJLV22-铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

VV22-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

VLV22-铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

其中铠装分为钢带铠装(22，23)，细钢丝铠装(32，33)，粗钢丝铠装(42，43)。

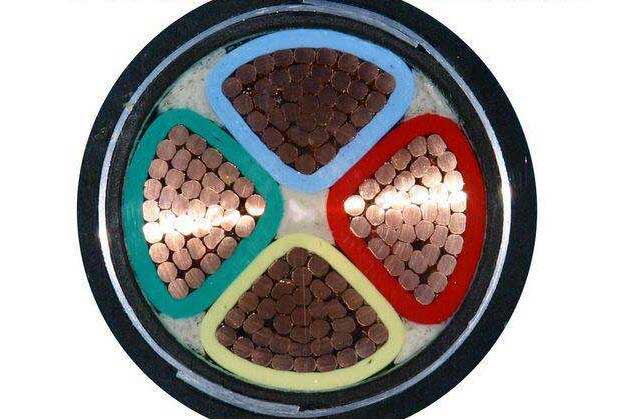

1、VV22钢带铠装图片

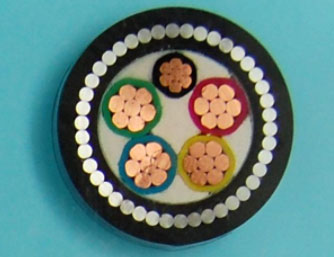

2、VV32细钢丝铠装图片

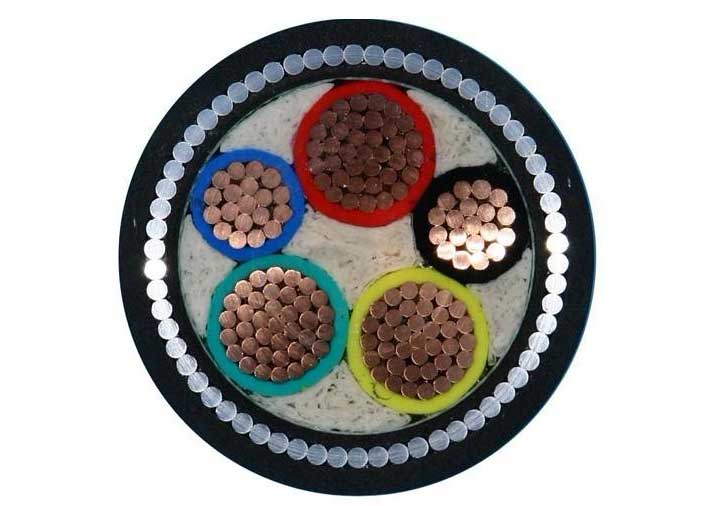

3、VV42粗钢丝铠装图片

铝芯、铜芯铠装电缆载流量表

下面分别例出YJV22、YJLV22及VV22、VLV22铝芯、铜芯铠装电缆载流量表。

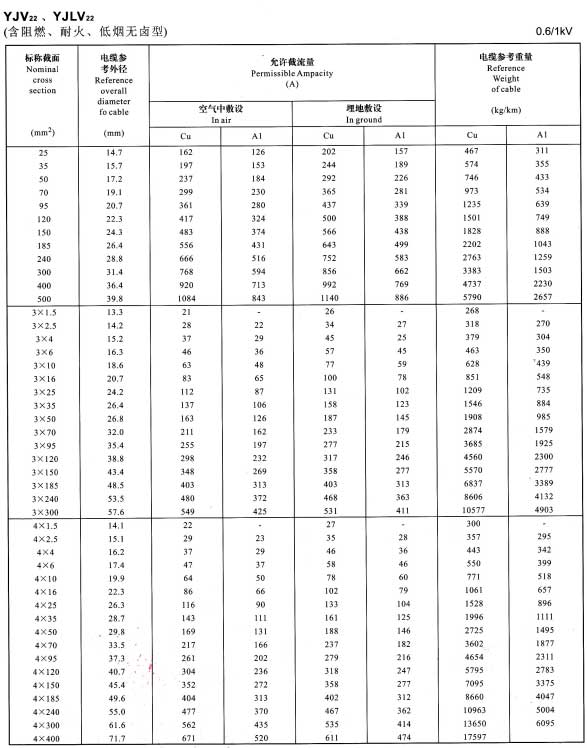

YJV22、YJVL22单芯、3芯、4芯电缆载流量表

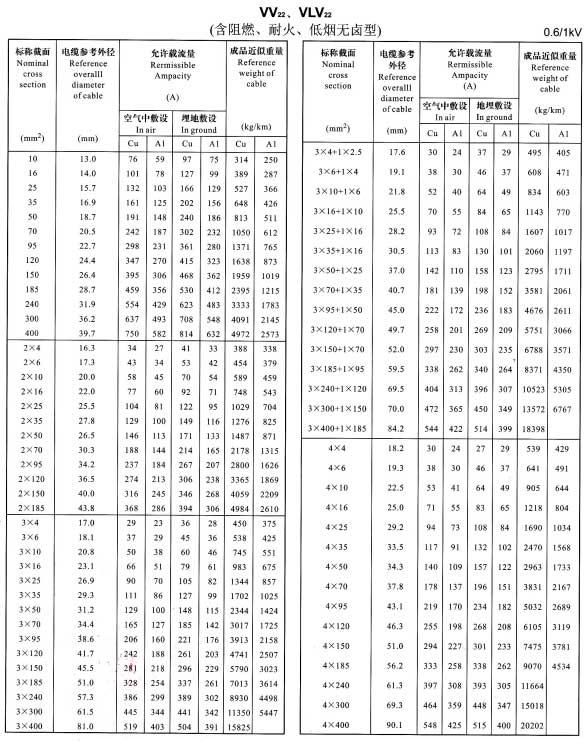

VV22、VLV22单芯、2芯、3芯、4芯、3+1芯电缆载流量表

想了解其它铝芯、铜芯电缆结构图及载流量请咨询网站客服人员。
